激光脫毛儀原理是基于選擇性光熱作用，利用特定波長的光能被毛囊中的黑色素優先吸收，轉化為熱能，從而破壞毛囊組織。要實現“精準破壞毛囊而不損傷周圍皮膚”這一目標，單僅僅依賴激光器本身是遠遠不夠的，從激光二極管發出的原始光束，到最終作用于皮膚表面的均勻光斑，中間需要經歷一系列復雜的光學處理過程。

（圖源網絡，侵刪）

在這一過程中，光學鏡片負責著整個內部光路的引導、調和和精準波段定位，它們不僅負責將發散的光束整形為準直、均勻的治療光斑，還承擔著能量耦合、光路轉向、表皮冷卻等多重任務，可以說，光學系統的設計與品質，直接決定了脫毛儀的治療效果、安全性以及使用舒適度。下面我們將激光脫毛儀的各種光學加工內容，為你呈現關于激光脫毛儀更多光學內容！

一、 光源類型與光學系統的關系

在認識光學鏡片前，需要明確激光脫毛儀的光源的兩種技術路線，即家用和醫用兩大發展路線，其光學系統配置存在質的不同：

1.醫用激光脫毛儀：主流采用半導體激光器（波長808nm），部分設備使用翠綠寶石激光器（755nm）或Nd:YAG激光器（1064nm）。這類設備能量密度高、療效確切，需要復雜的光學系統進行光束整形、勻化與冷卻。

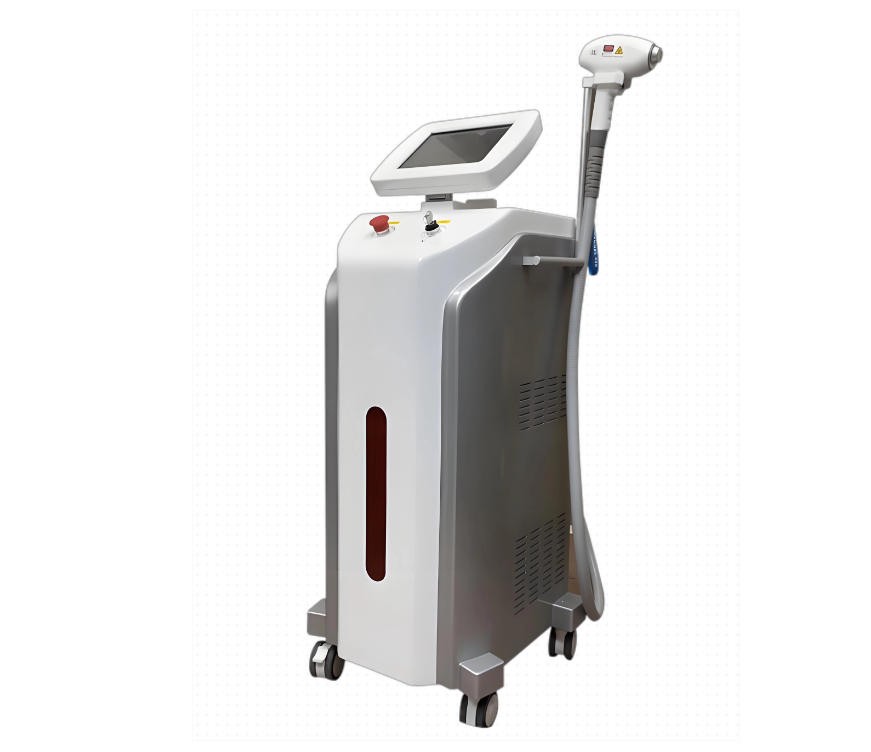

（醫用激光脫毛儀-圖源網絡，侵刪）

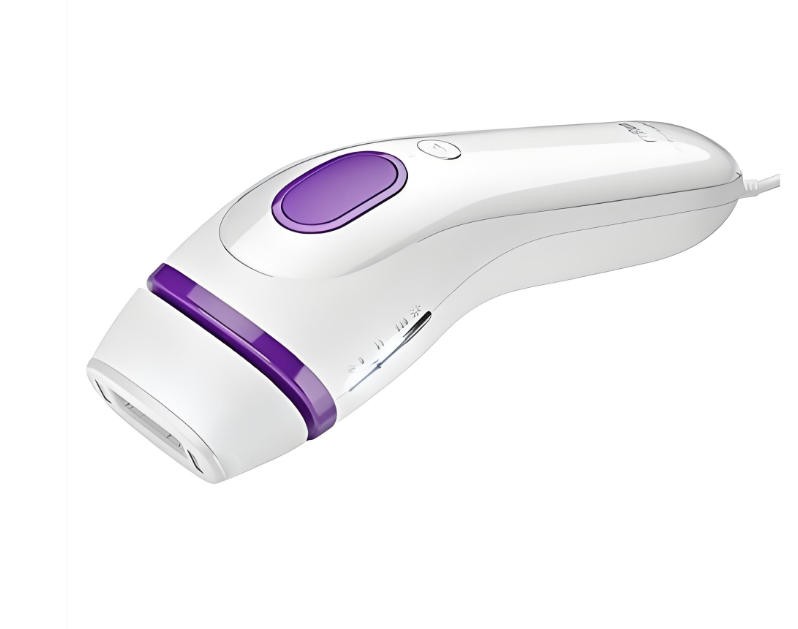

2.家用脫毛儀：絕大多數使用氙燈作為光源，發出的是強脈沖光（非相干光，波段550nm-1200nm）。其光學系統相對簡單，核心是濾光片和普通石英窗口。

二、 核心光學鏡片及元件分析

1. 導光晶體（藍寶石窗口）

位置：手柄最前端，直接接觸皮膚。

材質：通常為藍寶石（Sapphire）。

功能分析：

高透光性：藍寶石在可見光至近紅外波段（400nm-4000nm）具有極高的透射率（>85%），確保808nm激光能量高效到達靶組織。

主動冷卻：藍寶石的導熱系數高，配合手柄內部的循環水冷或TEC半導體制冷片，可將窗口溫度降至0°C~4°C。在激光發射瞬間，低溫窗口先冷卻表皮，抵消激光產生的熱痛感，實現“無痛”操作。藍寶石制冷系統的有無與性能高低，是區分高端與低端脫毛儀的核心指標之一。

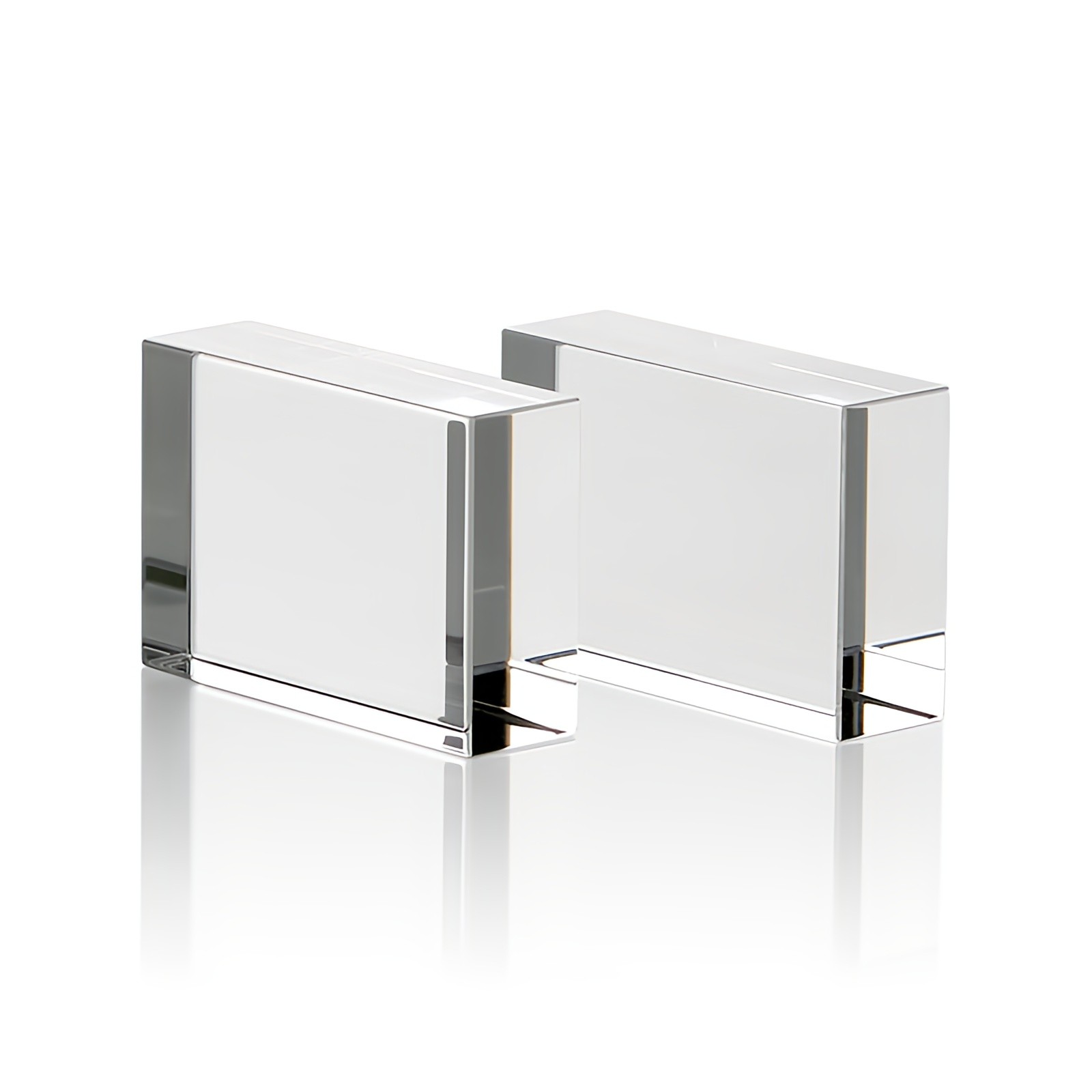

（藍寶石導光晶體）

2. 聚焦透鏡與準直透鏡

位置：激光二極管陣列與光導棒之間，或光導棒輸出端之后。

材質：光學級玻璃或PMMA。

功能分析：

準直：激光二極管發出的光束在快軸（垂直方向）發散角可達30°~40°，慢軸（水平方向）約8°~12°。準直透鏡將這些發散光變?yōu)槠叫泄猓ＷC能量在穿透皮膚時不發散，維持足夠的穿透深度（真皮層毛囊位置）。

聚焦耦合：將準直后的光束聚焦進入光導棒的輸入端，提高光能利用率。

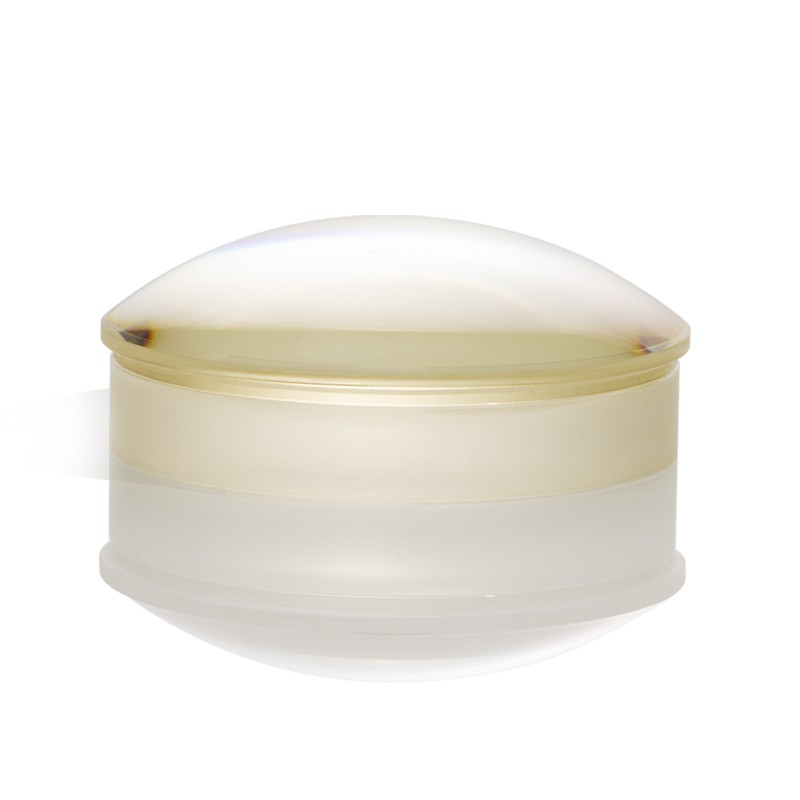

（聚焦鏡）

3. 微透鏡陣列

位置：直接覆蓋在激光二極管陣列的發光面上。

功能分析：

每個激光二極管芯片上方集成一個微透鏡，對快軸和慢軸分別進行初步壓縮與整形。

該元件可將各發光點的“條紋狀”非均勻光斑進行初步勻化，減少后續勻光系統的負擔，并提高整體光斑的均勻性。

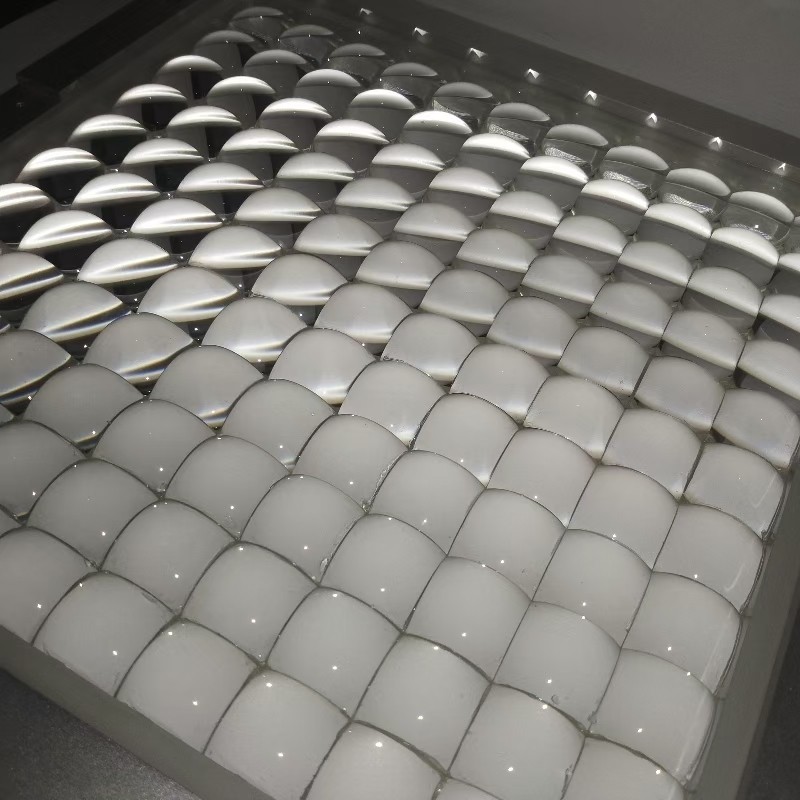

（微透鏡陣列）

4. 光導棒——光束整形與勻化的核心

這是半導體激光脫毛儀光學系統中最關鍵且最具技術含量的元件之一。

材質：石英玻璃或光學K9玻璃，表面精密拋光。

工作原理：

激光從一端進入光導棒，在棒內壁發生全反射，經過多次反射后從另一端射出。

該過程實現兩大核心功能：

勻化：將多個激光二極管帶來的非均勻光斑（存在“熱點”和暗區）混合成能量分布高度均勻的矩形光斑，均勻性通?？蛇_90%以上。均勻性是確保治療安全性的關鍵——若存在熱點，極易導致表皮灼傷。

整形：輸出光斑的形狀和尺寸由光導棒的橫截面決定，可輕松獲得臨床所需的方形或矩形治療光斑（如12mm×12mm、15mm×15mm），便于貼合皮膚、實現無重疊遺漏的治療。

5. 反射鏡

位置：在多陣列或疊陣激光器中，用于改變光路。

材質：金屬反射鏡（鍍金或鍍銀）或介質膜反射鏡。

功能分析：

當激光二極管排成多排（疊陣）時，無法用單組透鏡將所有光束匯聚至同一出口。通過反射鏡將不同排的光束“折疊”到同一光路中，可在緊湊的手柄體積內實現多束光的疊加與耦合。

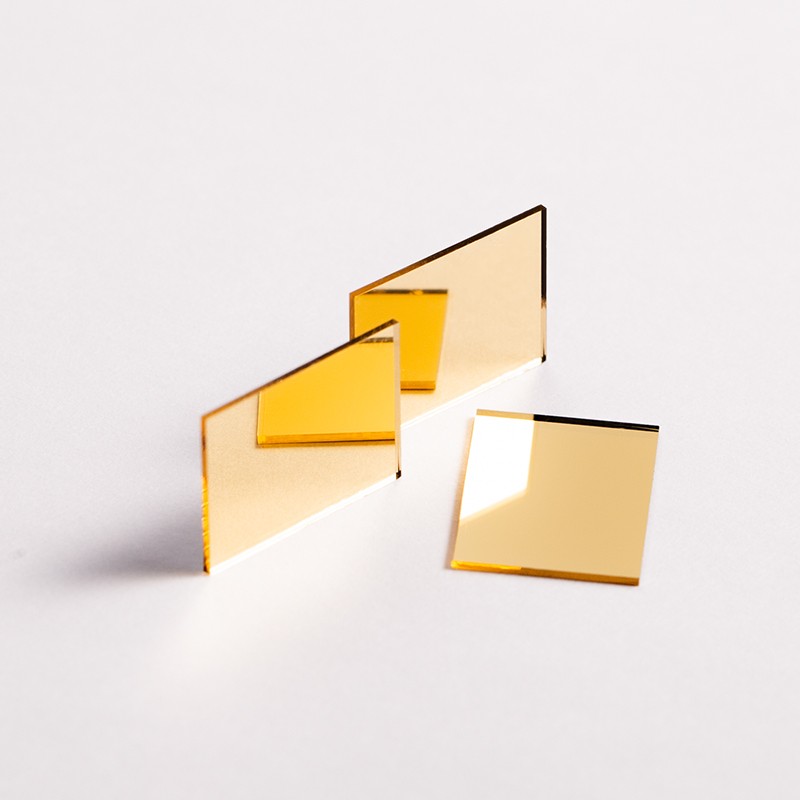

（鍍金反射鏡）

6. 濾光片（強脈沖光設備專用）

位置：出光窗口前端。

功能分析：

該元件主要應用于強脈沖光設備。由于氙燈發出的光包含紫外光、可見光至近紅外光的寬譜段，必須使用截止濾光片濾除有害波段。

通常濾除波長<530nm或<560nm的短波光，因為這些波段會被表皮黑色素強烈吸收導致燙傷，或被血紅蛋白吸收造成無用損傷。部分專業手柄會配置640nm以上的濾光片，專門用于脫毛治療。

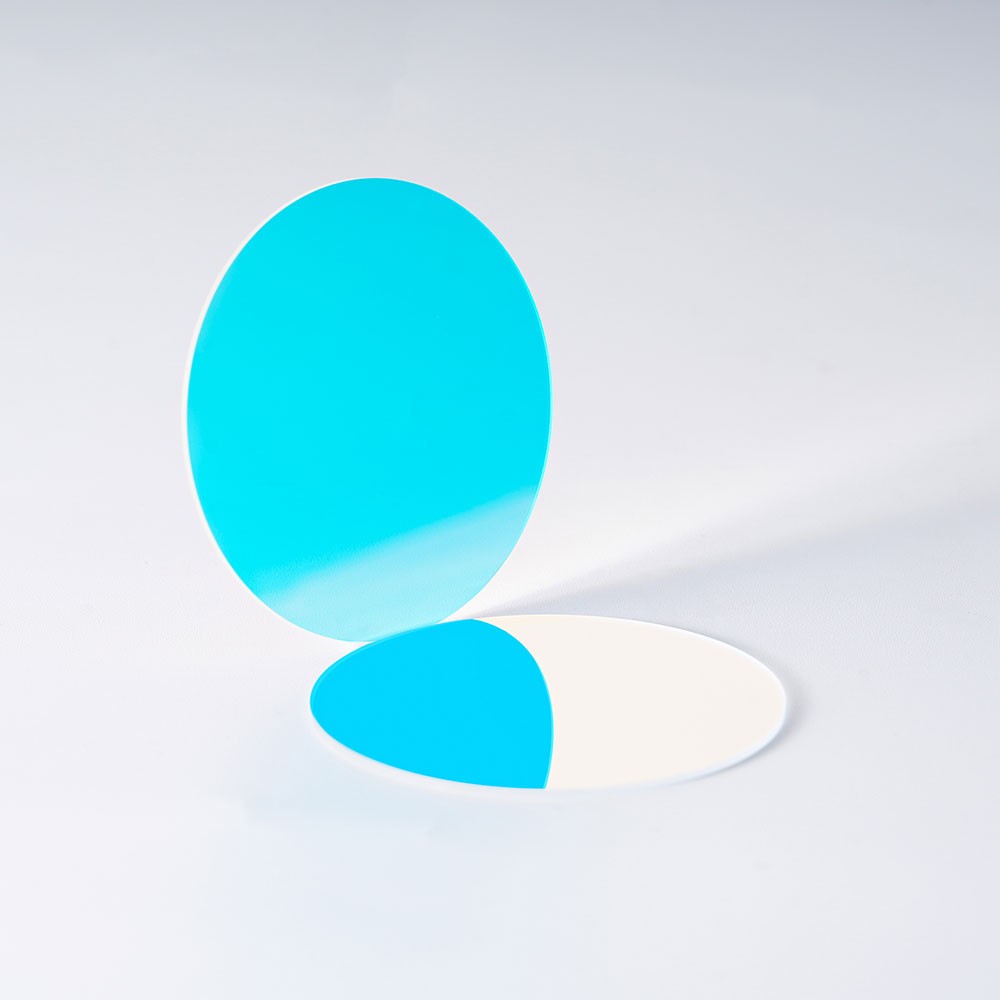

（SP560短波濾光片）

三、 完整光學系統工作流程

以一臺典型的醫用半導體激光脫毛儀（808nm）為例，其光學系統的工作流程如下：

1.  光源：多個808nm激光二極管組成陣列（條陣或疊陣）。

2.  初級整形：微透鏡陣列對各發光點的快慢軸進行初步壓縮。

3.  耦合：準直透鏡將光束變?yōu)槠叫泄猓?jīng)反射鏡（若有疊陣）折疊光路后，聚焦耦合進入光導棒。

4.  勻化與整形：光束在光導棒內發生全反射，輸出端形成均勻的矩形光斑。

5.  傳導：勻化后的激光通過藍寶石導光晶體（處于低溫狀態）照射至皮膚。

6.  冷卻：在激光發射前、中、后，低溫藍寶石窗口持續冷卻表皮，保護表皮免受熱損傷。

（NBP808窄帶濾光片）

四、 醫用激光的獨特挑戰：光學元件的抗損傷閾值

1. 醫用與家用的能量等級差異

醫用激光脫毛儀的光源強度遠高于家用設備，這是光學元件需要特殊設計的根本原因。

關鍵點：醫用設備的能量密度通常達到家用設備的 5-10 倍，且總輸出功率可達 300W - 1500W 甚至更高。在這種能量等級下，光學元件若無法承受，會出現膜層燒蝕、玻璃炸裂、光路偏移等嚴重問題。

2. 抗損傷閾值的概念與必要性

激光損傷閾值（Laser Induced Damage Threshold, LIDT）是指光學元件在特定激光參數下能夠承受而不發生永久性損傷的最大能量密度或功率密度。通常以 J/cm2（脈沖激光）或 W/cm2（連續激光）為單位。

對于醫用激光脫毛儀（脈沖激光，脈寬在毫秒級），核心光學元件必須滿足以下條件：

膜層抗損傷：增透膜、反射膜在激光照射下不能出現脫膜、變色或燒蝕點。

體材料抗損傷：石英、藍寶石等材料本身不能因熱應力或吸收而產生裂紋、炸裂或霧化。

長期穩定性：在數十萬次脈沖的反復沖擊下，光學性能不能衰減。

若不考慮抗損傷閾值，可能出現的后果：

光導棒端面燒蝕 → 能量輸出驟降，治療效果喪失

藍寶石窗口鍍膜脫落 → 透光率下降，表皮冷卻不均，增加燙傷風險

反射鏡膜層損壞 → 光路偏移，能量無法正常耦合

3. 行業指標與標準

醫用激光設備的光學元件抗損傷閾值通過國際標準、測試方法及行業工程指標共同規范。

3.1 產品安全標準（整機層面）

這些標準要求激光設備在正常使用和單一故障條件下，光學元件不能因激光輻射導致機械強度失效或產生有害輻射。

3.2 光學元件測試標準（元件層面）

ISO 21254：《激光器和激光相關設備——光學元件激光損傷閾值的測定》。該標準規定了 1-on-1（單脈沖）、S-on-1（多脈沖）等測試方法，是行業內公認的LIDT測試依據。

對于醫用脫毛儀這類重復脈沖工作的設備，制造商通常要求供應商提供 S-on-1 測試數據，確保元件在數十萬次脈沖下依然穩定。

3.3 行業工程指標（約定俗成）

在實際的醫用激光設備研發中，工程師通常會遵循以下安全余量原則：

具體數值參考：以一臺典型的808nm半導體激光脫毛儀為例：

輸出能量密度：20 J/cm2

脈寬：30 ms

峰值功率密度 ≈ 666 W/cm2

此時，光導棒輸出端面的增透膜，其LIDT通常要求 > 2000 W/cm2（連續等效）或通過S-on-1測試證明在30萬次脈沖后無損傷。

3.4 可靠性驗證（行業實踐）

除了初始的LIDT指標，醫用激光設備制造商在注冊和量產前，還必須進行：

壽命測試：以臨床使用頻率為基準，進行數萬至數十萬次的連續脈沖測試，定期檢查光學元件是否有肉眼可見損傷或能量衰減。

環境測試：在高低溫、高濕度環境下重復上述測試，因為水汽和溫度波動會顯著降低光學元件的抗損傷閾值。

五、 不同技術路線的光學配置差異

激光脫毛儀的光學鏡片系統并非簡單的透光元件，而是一套集光束整形、能量勻化、路徑耦合、表皮冷卻于一體的精密工程系統。

1.  光導棒是實現高能量、大光斑、高均勻性治療的核心元件，通過全反射原理將多束非均勻激光混合為均勻的矩形光斑，直接決定了治療的安全性與舒適度。

2.  藍寶石制冷窗口是保障表皮安全、實現無痛體驗的關鍵，其制冷性能是區分設備檔次的重要標志。

3.  抗損傷閾值是醫用設備與家用設備的重要分水嶺。醫用激光能量密度可達家用設備的5-10倍，光學元件必須滿足 ISO 21254 等標準的嚴格測試，并通過 IEC 60825-1 的安全認證。工程實踐中，通常要求元件的LIDT為實際工作值的 1.5 - 3 倍，并通過數萬次以上的整機壽命測試。

4.  對于強脈沖光類家用設備，光學系統的核心在于濾光片的截止波長選擇，這決定了設備的安全性與有效性。

理解這些光學元件的功能、配置與工程指標，有助于在設備選型或技術評估時，準確判斷產品的技術水準、臨床價值與長期可靠性。一臺合格的醫用激光脫毛儀，其光學系統不僅在光路設計上精妙，更在材料選擇、鍍膜工藝和安全驗證上投入了巨大成本，以確保在數年的臨床使用中保持穩定可靠。
