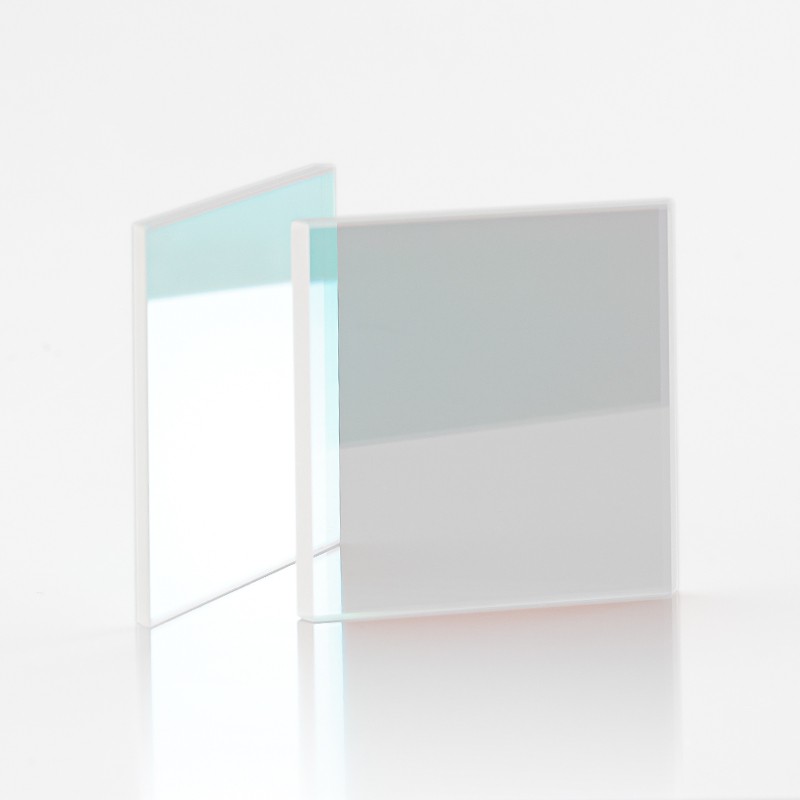

TTV：光學窗口保護片最核心的質量指標
在光學系統中，窗口保護片作為常見的戶外防護鏡片，它通常是一塊透明的平面玻璃或晶體片，安裝在光學設備的最外側，用于隔離外部環境（灰塵、水汽、劃傷）的同時，保證光線無畸變地通過。然而，就是這樣一塊平平無奇的平板鏡片，在光學加工過程中，仍然有一個重要的關鍵參數存在，如果這個關鍵參數失控，整臺光學儀器的性能就會大打折扣，而這個參數就是——TTV。
一、什么是TTV？
TTV（TotalThicknessVariation，總厚度變化） 的定義為：在厚度掃描或一系列點的厚度測量中，所測窗口保護片的最大厚度與最小厚度的絕對差值。
通俗地說，它描述的是：在一塊光學窗口片的有效通光孔徑內，最厚的地方與最薄的地方相差多少。
舉個例子：一塊標稱厚度1mm的窗口片，實測最厚處1.005mm，最薄處0.997mm，那么它的TTV=8μm（微米）。
8μm約等于一根頭發絲直徑的1/9，看似微小，但對于精密光學系統而言，這已經是一個災難性的誤差。

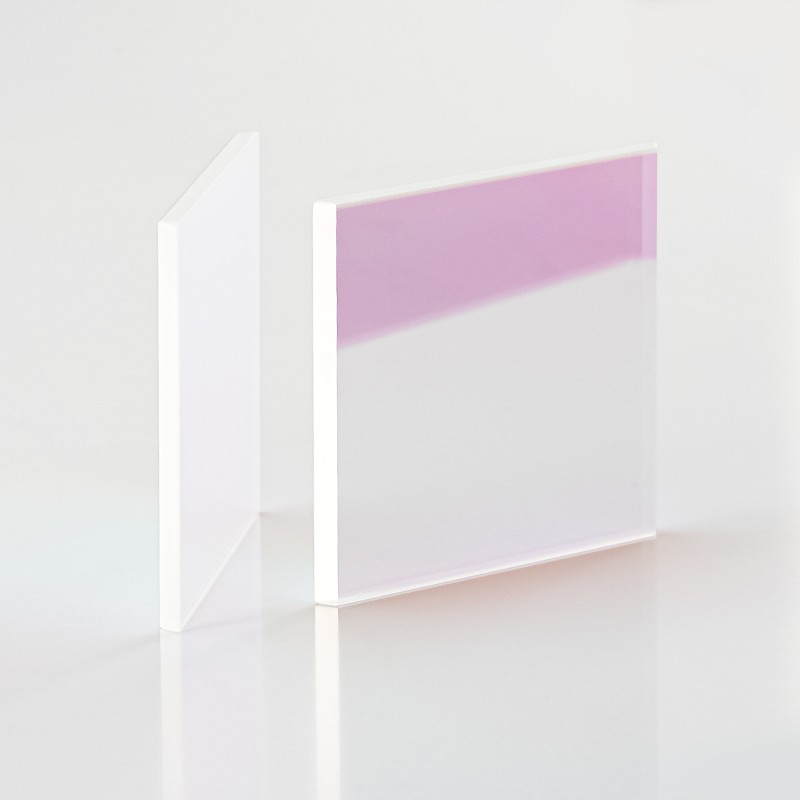

（激光窗口片）
二、窗口保護片：光學系統的“第一道屏障”
窗口保護片在光學系統中的角色非常明確：
物理防護：保護內部昂貴的光學元件（如透鏡、棱鏡、探測器）免受刮擦、灰塵、鹽霧、化學試劑的侵害。
環境隔離：在真空系統、水下設備、高低溫箱中，作為光學接口密封窗口。
光譜透過：通常鍍有增透膜或帶通濾光膜，允許特定波段的光高效通過。
典型應用包括：
激光切割機的保護窗口
水下攝像機的密封視窗
紅外熱成像儀的防護鏡片
半導體設備的觀察窗
手機攝像頭的最外層蓋板玻璃

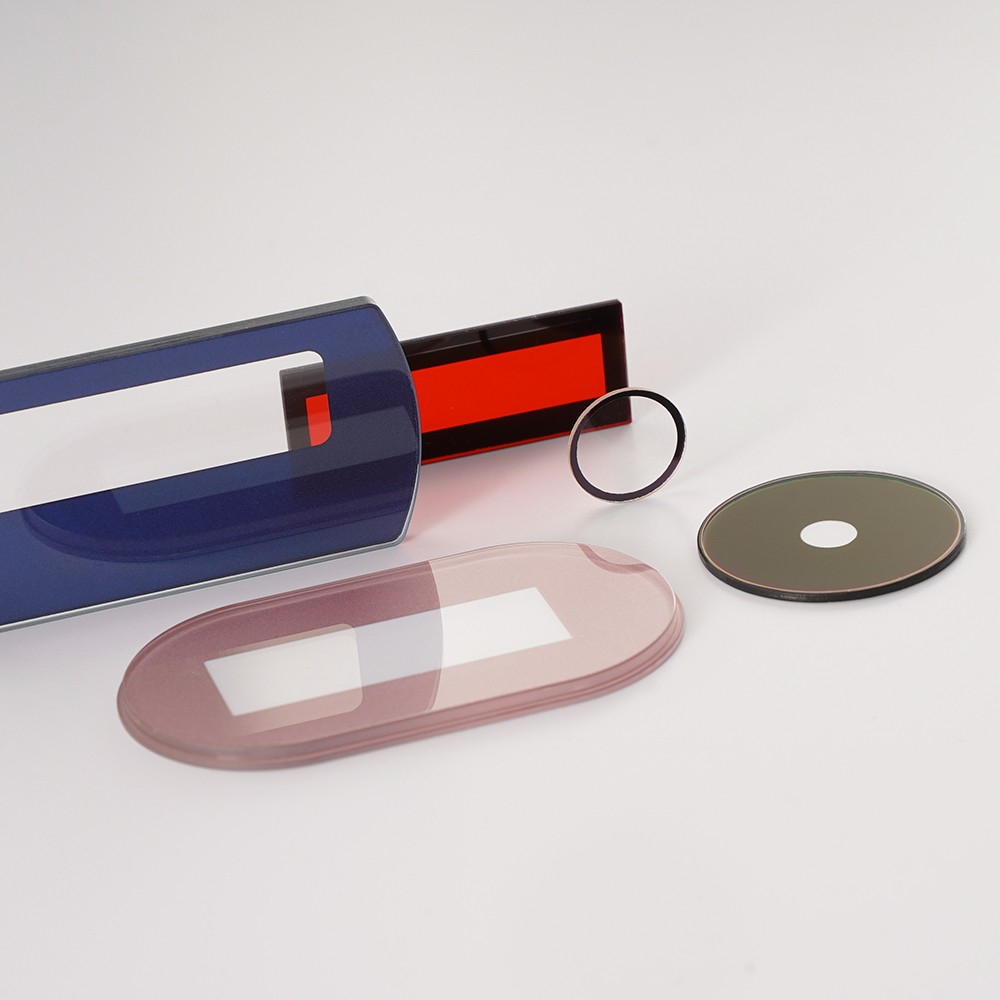

（絲印玻璃窗口片）
三、為什么TTV對窗口保護片如此重要？
窗口保護片不像透鏡那樣有曲率，它看起來就是一塊平行平板。而“平行”二字，正是TTV的物理本質——TTV越小，上下表面越接近絕對平行。
如果TTV過大（即窗口片呈現微小的楔形），會帶來以下嚴重后果：
1.光束偏折——像質下降
當一束平行光垂直入射到一塊完美平行的平板時，出射光方向不變。但如果平板存在楔角（TTV≠0），光線會發生折射偏折，偏折角大小與楔角、材料折射率相關。
對于高精度光學系統（如干涉儀、測距儀、光刻機），哪怕幾角秒的偏折都會導致：
光路偏離預設軸線
成像位置偏移
干涉條紋畸變
2.波前畸變——精度崩壞
在激光系統或天文光學中，我們要求波前誤差小于λ/10（λ為波長）。一片TTV較大的窗口片，會像一個不規則的相位板，在透射波前中引入傾斜和像散。例如：對于632.8nm的氦氖激光，一個TTV=1μm的窗口片，產生的波前誤差約為2個波長（因為光程差=TTV×(n-1)，n≈1.5），完全不可接受。
3.鍍膜均勻性失效
窗口保護片通常需要雙面鍍增透膜。鍍膜過程中，如果窗口片本身厚度不均（TTV大），在旋轉夾具上會產生不同程度的傾斜或應力，導致：
膜層厚度中心與邊緣不一致
反射率/透過率隨位置變化
鍍膜后光譜曲線漂移
4.裝配應力與密封失效
窗口保護片常被壓緊密封在法蘭或鏡座中。如果TTV過大，壓緊時會產生：
局部應力集中，導致窗口片破裂
密封圈受壓不均，造成漏氣或漏水
安裝后窗口片變形，進一步惡化光學性能
5.多窗口一致性差
在某些系統中（如多光譜相機、陣列式傳感器），需要同時使用多塊窗口片。如果它們的TTV不一致且方向隨機，每塊窗口片對光線的偏折方向各不相同，最終成像會出現視場偏移不統一，后期圖像拼接困難。

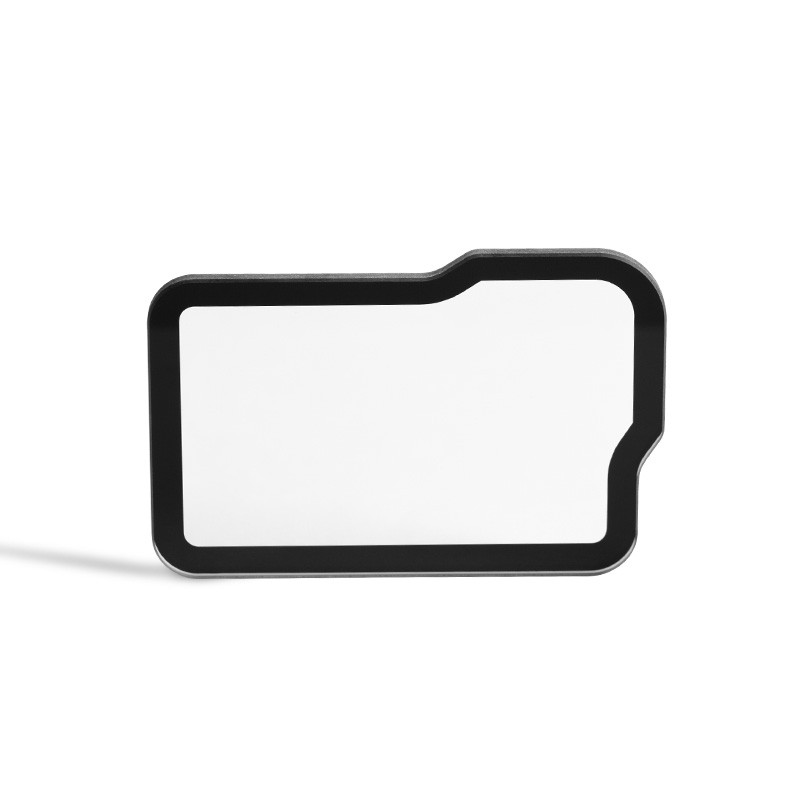

（異形窗口片）
四、TTV的量化要求：多嚴才算夠？
不同應用場景對窗口保護片的TTV要求天差地別：
| 應用領域 | 典型窗口尺寸 | 允許的TTV | 等效楔角 |
| 手機攝像頭蓋板 | 5~20mm | ≤50μm | ~0.1° |
| 工業相機保護窗 | 10~50mm | ≤10μm | ~0.02° |
| 激光掃描儀窗口 | 20~100mm | ≤2μm | ~0.004° |
| 光刻機/干涉儀窗口 | 50~300mm | ≤0.5μm | ~0.001° |
| 空間望遠鏡密封窗 | 100~500mm | ≤0.1μm(0.0001mm) | ~0.0002° |
可以看到，越是高端的光學系統，對TTV的要求越接近納米級。一塊直徑300mm的光刻機窗口片，TTV要求小于0.5μm，相當于在一個足球場上，地面起伏不超過1毫米。
如何制造低TTV的窗口保護片？
達到極低TTV的光學窗口片，需要專門的加工工藝：
雙面研磨：使用平行平面研磨機，上下研磨盤同時作用，逐步修正厚度差。
雙面拋光：在研磨基礎上進行精密拋光，消除亞表面損傷，同時保持TTV不惡化。
干涉儀在線檢測：使用激光平面干涉儀實時測量TTV，指導加工參數調整。
磁流變拋光（用于極高要求）：通過局部去除材料來修正殘余的TTV。
如何檢測TTV？
檢測窗口保護片的TTV通常使用：
激光平面干涉儀：測量透射波前，通過波前傾斜量反算TTV。
電容式測厚儀：多點接觸式測量，精度可達0.01μm。
光學比較法：將窗口片置于平行光路中，觀察出射光斑的偏移角度。
對于光學窗口保護片而言，TTV不是一個可有可無的次要指標，而是與透過率、表面光潔度并列的核心質量特性。
一片窗口片，如果透過率再高、表面再光滑，但TTV超標，它就會變成一個“有畸變的窗戶”——歪曲光線、破壞波前、壓壞密封。在高能激光系統中，甚至可能因為楔角導致激光束聚焦到鏡片邊緣，直接燒毀窗口。
所以，下次當您設計或采購一塊窗口保護片時，請務必問清楚：它的TTV是多少？ 這個看似枯燥的指標，往往決定了整個光學項目的成敗。
TTV——平行度的數字刻度，窗口片品質的靈魂。
